Хонинговальные станки с ЧПУ для глубоких отверстий

У нас есть следующие модели:

2M2120, максимальный диаметр хонингования 200 мм, длина до 20 м.

2M2125, максимальный диаметр хонингования 250 мм, длина до 20 м.

2M2135, максимальный диаметр хонингования 350 мм, длина до 20 м.

2M2150, максимальный диаметр хонингования is 500 мм, длина до 20 м.

2M2180, максимальный диаметр хонингования is 800 мм, длина до 20 м.

2M21100, максимальный диаметр хонингования is 1000 мм, длина до 20 м.

Функция хонинговального станка для глубоких отверстий:

Станок для глубокого хонингования используется для точной обработки различных цилиндрических заготовок. Он может выполнять как общее, так и локальное шлифование; При локальном хонинговании можно исправить ошибки конусности, эллипса и локальной апертуры.

У нас есть следующие станки для хонингования глубоких отверстий:

Хонинговальный станок для глубоких отверстий с литой станиной, который может сохранять хорошую точность в течение многих лет.

Станок для глубокого хонингования со сварной станиной, который имеет более дешевую цену.

Преимущество конструкции хонинговального станка для глубоких отверстий Guanlu:

Casting bed, which could keep good accuracy for many years.

External oil spray and Interior oil spray to the honing positiong, which will wash away the honing mud in time to protect honing inner surface.

Расширение хонинговальной головки контролируется серводвигателями.

Хонинговальная станина подвергается закалке в печи, а хонинговальная станина будет точно отшлифована на шлифовальном станке с направляющей German Herckert.

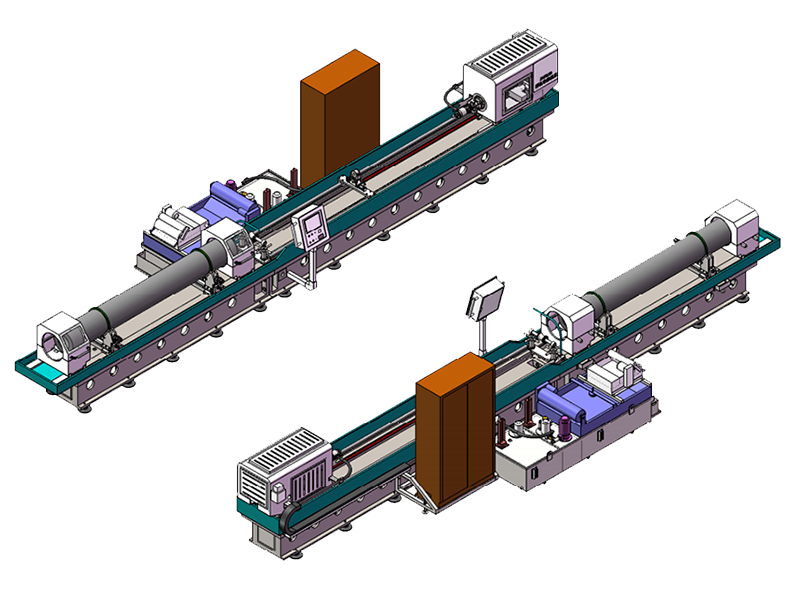

Станки для глубокого хонингования состоят из следующих частей:

Станина станка: сварная станина станка (обработка закалкой в печи и точной шлифовкой, которые не используются другими китайскими брендами).

Отлитая станина HT300, обработанная отпуском, фрезерованием и шлифовкой. Линейная направляющая установлена на станине станка и используется для возвратно-поступательного движения хонинговальной головки, чтобы удовлетворить требования высокой скорости во время хонингования.

Управление ЧПУ/ПЛК: ось Z1, управление продольным движением подачи хонинговальной коробки (возвратно-поступательное движение хонинговальной головки), серводвигатель приводит в движение механизм реечной передачи через редуктор.

Ось Z2: Контролируйте расширение хонинговальной головки, серводвигатель приводит в движение выталкивающий штифт в осевом направлении через редуктор.

Зажим заготовки: Заготовка размещается на V-образных держателях заготовок, фиксируемых цепью зажима трубы; V-образные держатели заготовок можно отрегулировать вручную для зажима заготовок разного диаметра.

Хонинговальная коробка: используется для привода хонинговальной головки во вращение, скорость вращения бесступенчатая. Шестерни рыхлителя точно отшлифованы и закалены, твердость до HRC48-52. Для увеличения срока службы шестерен и подшипников используется смазочное масло.

Держатель заготовки: используется для поддержки заготовки. V-образная структура

Подставка для хонинговального бруска: поддержка хонинговального бруска в процессе хонингования и измерения.

Система охлаждения: Подача смазочной жидкости для хонинговальной головки. В основном состоит из насосов, бумажного фильтра, магнитного фильтра, масляного бака и т. д.

Система смазки: Хонинговальная коробка заполнена смазочным маслом, шестерни и подшипники внутри смазываются за счет вращения шестерен.

Система контроля:DELTA PLC /CNC
